JDZX18-3R1電壓互感器簡介

該型號電壓互感器為單相戶內用全封閉型環氧樹脂澆注產品，供額定頻率為50Hz或60Hz，設備最高電壓12kV及以下交流系統中做電壓、電能測量及繼電保護用。帶熔斷器保護，及剩余電壓繞組。

JDZX18-3R1電壓互感器技術參數

1.產品標準：GB12O7-2006《電磁式電壓互感器》

2.額定絕緣水平：7.2/32/60kV

3.額定頻率：50Hz或60Hz

4..產品表面爬電距離：滿足II級污穢等級；

5..負荷的功率因數： COS∮=08（滯后）

JDZX18-3R1電壓互感器變比

型號	額定電壓比(V)	額定二次輸出(VA)							極限輸出(VA)	額定絕緣水平(kV)
		0.2	0.5	1級	3級	0.2/0.2	0.5/0.5	6P
						0.2/0.5
JDZX18-3R1	3000/√3/100/√3/100/3	25	50	90	200	/	/	50	400	3.6/25/40

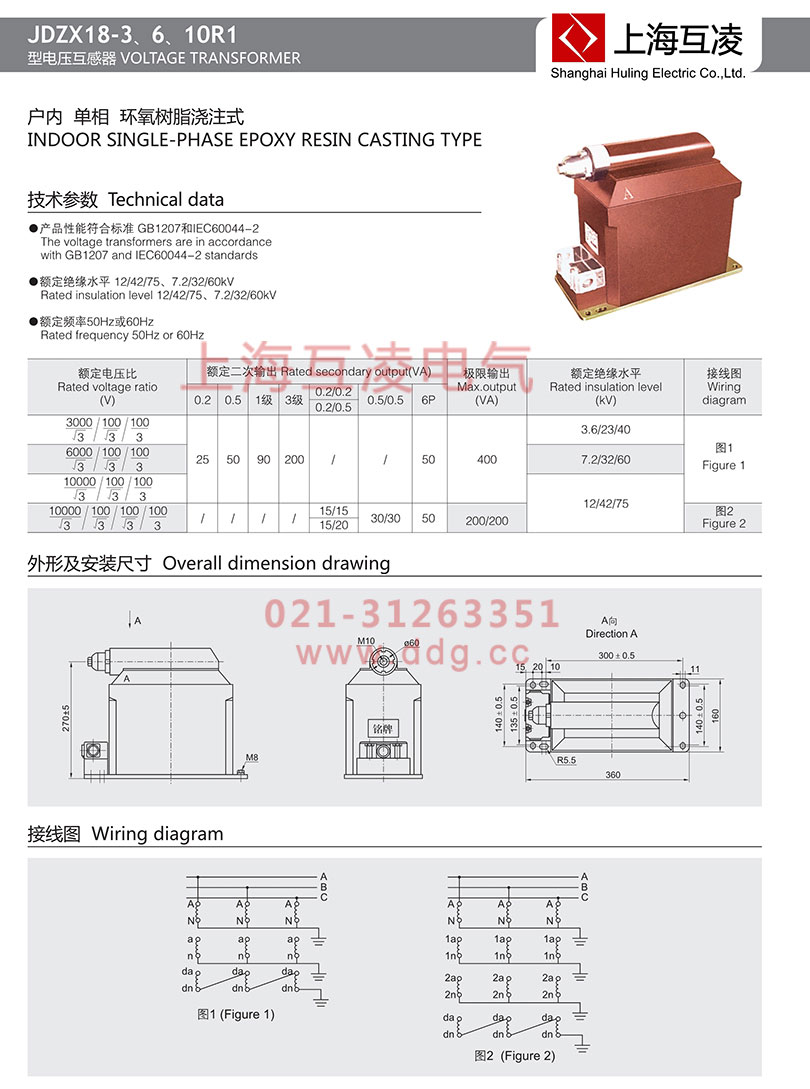

JDZX18-3R1電壓互感器選型

JDZX18-3R1電壓互感器作用

電壓互感器是發電廠、變電所等輸電和供電系統不可缺少的一種電器。精密電壓互感器是電測試驗室中用來擴大量限，測量電壓、功率和電能的一種儀器。電壓互感器和變壓器很相像，都是用來變換線路上的電壓。

JDZX18-3R1電壓互感器符號

電壓互感器型號由以下幾部分組成，各部分字母，符號表示內容：

第一個字母：J——電壓互感器；

第二個字母：D——單相；S——三相；

第三個字母：J——油浸；Z——澆注；

第四個字母：數字——電壓等級（KV）。

例如：JDJ-10表示單相油浸電壓互感器，額定電壓10KV。

JDZX18-3R1電壓互感器接線方式

（1）單項式接線，可以用于測量35kV及以下中性點不直接接地系統的線電壓或110kV以上中性點直接接地系統的相對地電壓。

（2）V/V接線是將兩臺全絕緣單相電壓互感器的高低壓繞組分別接于相與相之間構成不完全三角形。這種方法常用語中性點不接地或經消弧線圈接地的35kV及以下的高壓三相系統中，特別是10kV的三相系統中。

（3）用三臺單相三繞組電壓互感器構成YN，yn，d0或YN，y，d0的接線形式，廣泛應用于3~220KV系統中，其二次繞組用于測量相間電壓和相對地電壓，輔助二次繞組接成開口三角形，供接入交流電網絕緣監視儀表和繼電器用。用一臺三相五柱式電壓互感器代替上述三個單相三繞組電壓互感器構成的接線，除鐵芯外，其形式與圖3基本相同，一般只用于3~15KV系統。

（4）三相三繞組五柱式電壓互感器，其一次繞組和主二次繞組接成星形，并且中性點接地，輔助二次繞組接成開口三角形。故此種電壓互感器可以測量線電壓和相對地電壓，輔助二次繞組可以介入交流電網絕緣監視用的繼電器和信號指示器。
